🌏 [세계의 터널] 경이로운 토목 기술의 결정체

안녕하세요! **[슬기로운터널생활]**입니다. 오늘은 매일 접하는 우리네 터널을 넘어, 세계에서 가장 길고, 깊고, 아름다운 터널들을 소개해 드리려 합니다. 유지관리자의 시선으로 본 기술적 포인트와 터널내 안전설비의 종류를 소개합니다.

---

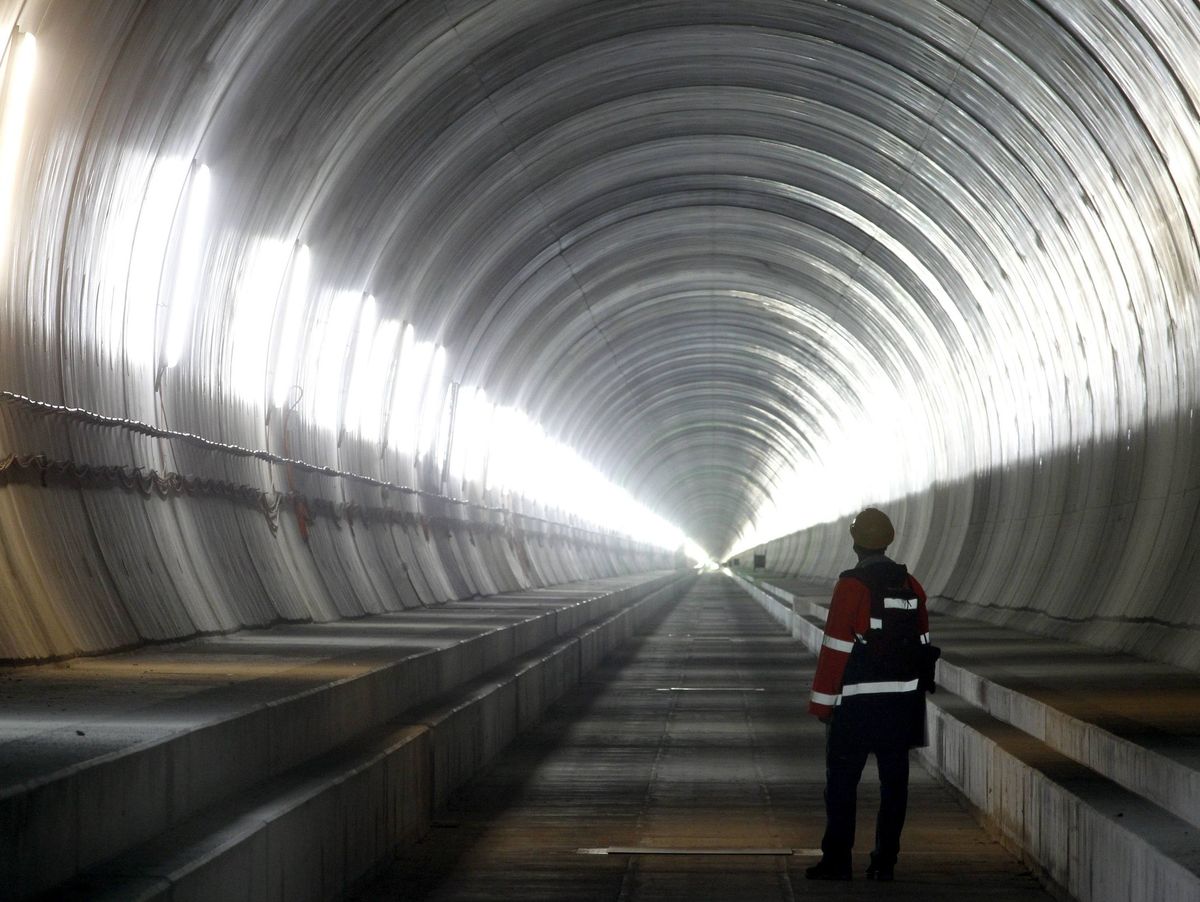

1. 세계 최장 철도 터널: 스위스 '고트하르트 베이스 터널'

알프스 산맥을 관통하는 이 터널은 현대 토목 공학의 정수로 불립니다.

• 길이: 57km (세계 1위)
• 특징: 최대 깊이가 지하 2.3km에 달해 지열과의 싸움이 치열했던 현장입니다.
• 유지관리 포인트: 엄청난 토압과 고온(약 45°C) 환경에서의 구조물 변형 모니터링이 핵심입니다.
• 고화질 사진: Gotthard Base Tunnel - Google Search

스위스의 고트하르트 베이스 터널(Gotthard Base Tunnel, GBT)은 세계 최장(57.09km) 철도 터널로, 환기·방재·비상대피·통신·전력 설비를 갖추고 있으며, 이를 스위스 연방철도(SBB)가 24시간 원격 모니터링·정기점검·비상훈련을 통해 관리합니다

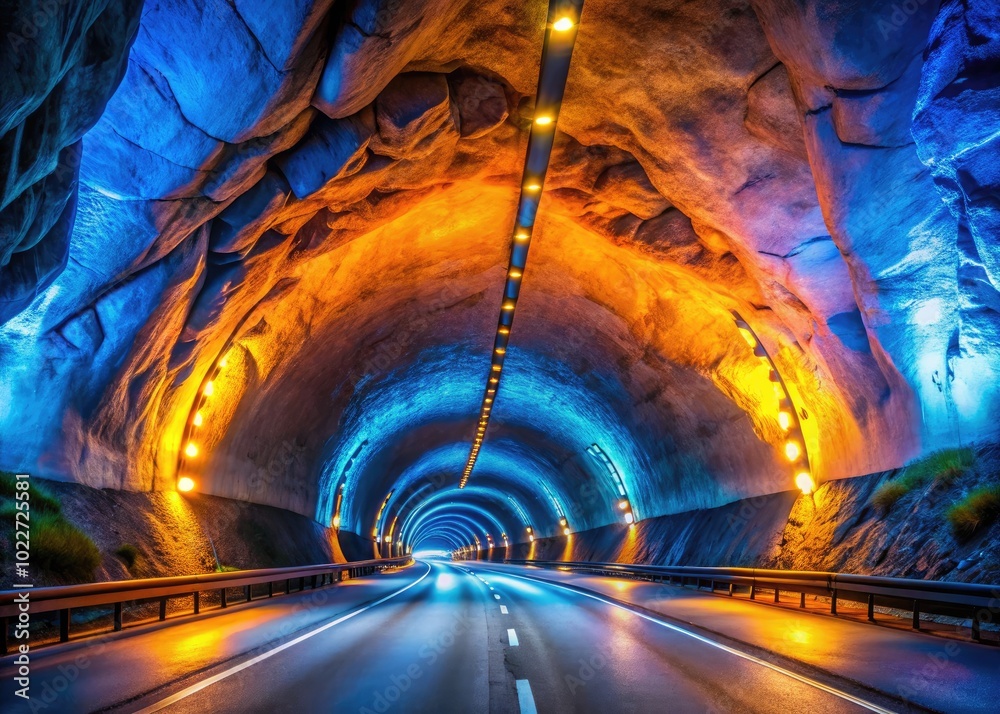

2. 세계 최장 도로 터널: 노르웨이 '레르달 터널'

피오르드 지형을 연결하는 이 터널은 운전자의 피로도를 줄이기 위한 혁신적 디자인이 특징입니다.

• 길이: 24.5km
• 특징: 터널 중간에 6km마다 무지개 조명을 설치한 **'심리적 휴게소(Big Caves)'**가 있습니다. 폐쇄 공포증을 방지하려는 세심한 설계죠.
• 유지관리 포인트: 장대 터널인 만큼 강력한 환기 시스템과 화재 시 배연 설비의 정밀 점검이 필수적입니다.
• 고화질 사진: Lærdal Tunnel Interior - Google Search

노르웨이의 레르달 터널(Lærdal Tunnel)은 세계 최장 도로 터널(24.5km)로, 운전자 피로·화재·사고에 대비한 환기·조명·비상대피·통신·방재 설비를 갖추고 있으며, 이를 정기 안전검사·원격 모니터링·비상훈련을 통해 관리합니다

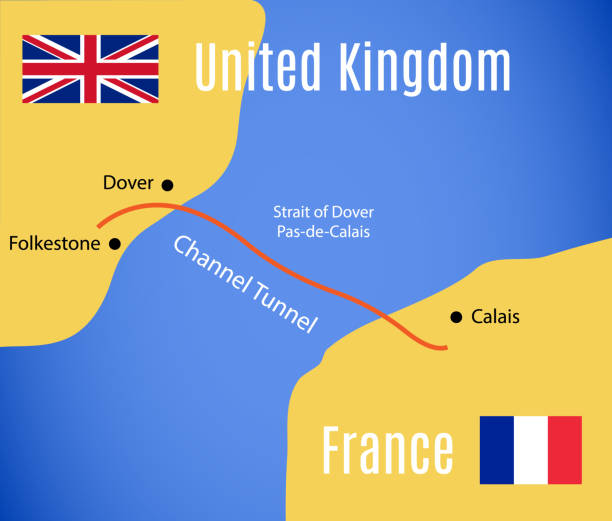

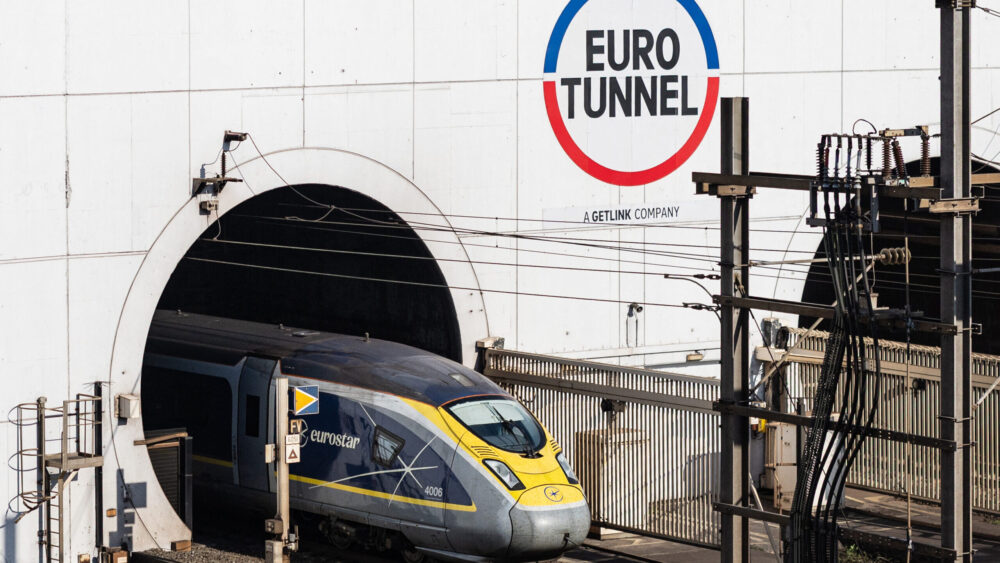

3. 해저 터널의 상징: 영-프 '채널 터널' (유로터널)

도버 해협을 건너 영국과 프랑스를 잇는 역사적인 터널입니다.

• 길이: 약 50km (해저 구간 38km)
• 특징: 두 개의 주 터널과 한 개의 서비스 터널로 구성되어 안전성을 극대화했습니다.
• 유지관리 포인트: 해수 침입 방지를 위한 라이닝 방수 상태와 염해로 인한 부식 관리가 가장 중요한 요소입니다.
• 고화질 사진: Eurotunnel Architecture - Google Search

영국-프랑스를 잇는 채널 터널(유로터널)은 세계 최장 해저터널로, 화재·사고·환기·통신 등 다양한 위험에 대비한 방재·환기·전력·통신 시설을 갖추고 있으며, 이를 24시간 원격감시·정기점검·순찰 체계로 관리합니다

---

🏗️ 주제별 터널 상식: 유지관리자의 시선

1. 터널의 굴착 공법: NATM vs TBM

• NATM (New Austrian Tunneling Method): 지반 자체의 지지력을 이용하는 방식입니다. 숏크리트와 록볼트의 조화가 핵심이죠. 우리 주변에서 가장 흔히 볼 수 있습니다.
• TBM (Tunnel Boring Machine): 거대한 드릴로 구멍을 뚫는 방식입니다. 소음과 진동이 적어 도심지나 해저 터널에 주로 쓰입니다.

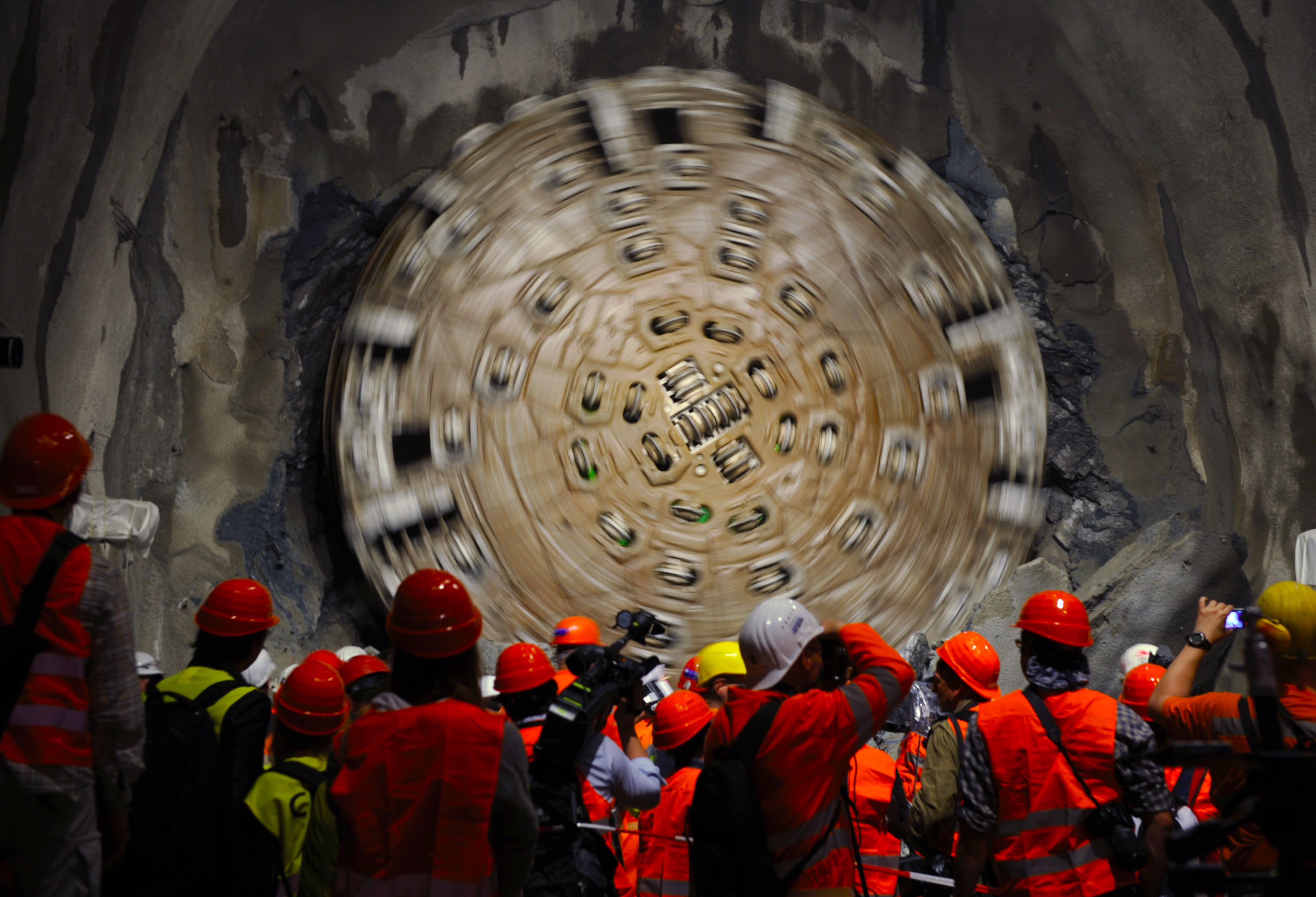

TBM (Tunnel Boring Machine)



NATM (New Austrian Tunneling Method)

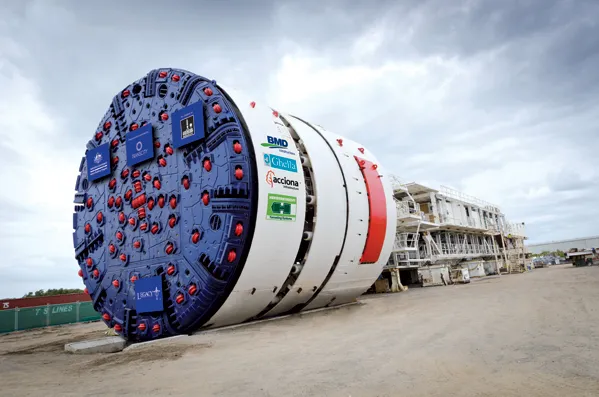

TBM (Tunnel Boring Machine)



2. 터널 내 안전 설비의 종류

터널 관리자로서 가장 신경 쓰는 부분입니다.

• 비상벨 및 전용 전화기: 사고 시 즉각적인 전파를 돕습니다.
• 제트 팬 (Jet Fan): 천장에 달린 거대한 선풍기로, 평소엔 환기를, 화재 시엔 연기를 배출합니다.
• 피난연결통로: 화재 시 반대편 터널로 대피할 수 있는 생명로입니다.
• 소화설비: 소화전,스프링쿨러등 초기 화재진압시 중요한 시설입니다.
