[터널 기술] 터널의 거대한 폐, 터널제트팬(Jet Fan)의 작동원리와 유지관리

안녕하세요! [슬기로운터널생활]입니다.

고속도로 터널 천장에 매달린 거대한 원통형 장치, 바로 제트팬(Jet Fan) 을 보신 적 있으시죠?

터널 유지관리자들에게는 자식만큼이나 익숙한 시설이지만, 일반인들에게는 생소한 이 장치가 어떻게 터널의 공기를 정화하고 화재 시 생명줄 역할을 하는지 그 심층적인 원리를 살펴 보겠습니다.

---

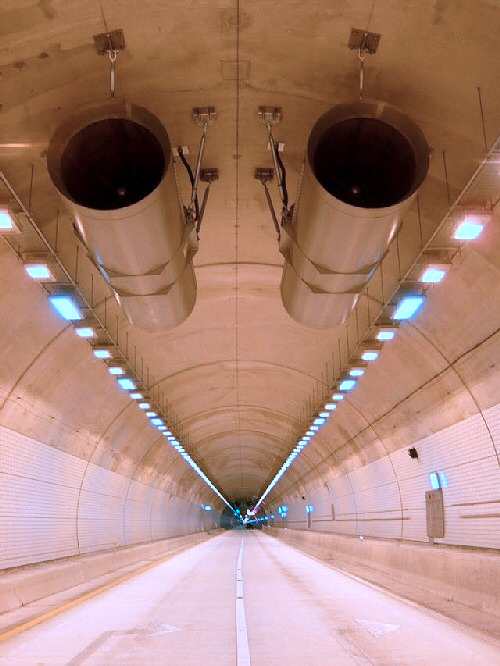

터털제트팬

1. 제트팬의 핵심 원리: '운동량 변화와 유도 기류'

제트팬은 항공기 엔진과 유사한 원리로 작동합니다. 팬 내부의 임펠러(날개)가 고속으로 회전하며 공기를 흡입한 뒤, 아주 빠른 속도로 분사합니다.

• 베르누이의 원리와 운동량 보존: 제트팬에서 토출되는 고속의 공기 흐름(Jet)은 주위의 정지된 공기를 함께 끌고 나가는 [유도 기류(Induced Flow)]를 형성합니다.
• 종류식 환기(Longitudinal Ventilation): 이 유도 기류가 터널 전체 공기에 운동량을 전달하여, 터널 입구에서 출구 방향으로 거대한 공기의 흐름을 만들어냅니다. 즉, 터널 자체가 하나의 거대한 바람통이 되는 것이죠.

---

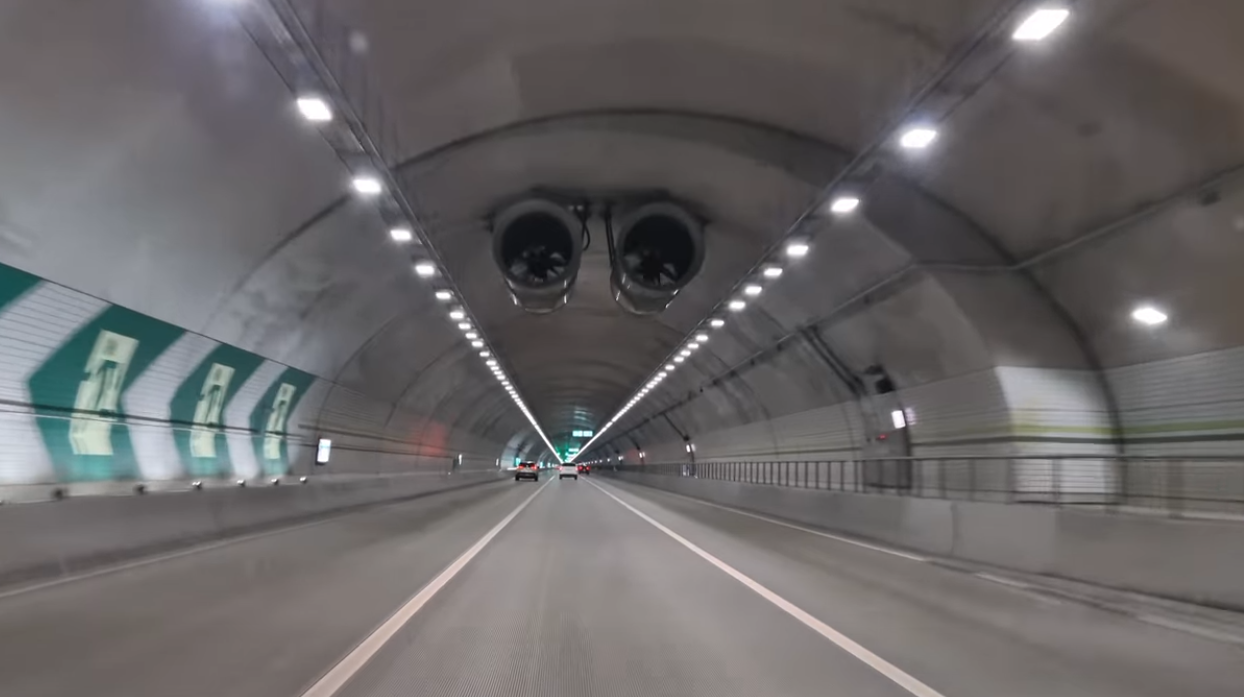

터널제트팬

2. 제트팬의 주요 구성 요소

제트팬 주요 구성요소의 점검 루틴에서 놓치지 말아야 할 핵심 파츠들입니다.

구성 요소	역할 및 관리 포인트
임펠러(Impeller)	공기에 운동 에너지를 전달. 날개의 각도(Pitch)와 균형(Balancing)이 성능의 핵심입니다.
소음기(Silencer)	고속 회전 시 발생하는 소음을 저감. 내부 흡음재의 탈락 여부를 체크해야 합니다.
모터(Motor)	팬을 회전시키는 심장. 절연 저항 측정과 베어링 윤활 상태 확인이 필수입니다.
방진 장치	천장 고정부의 진동을 흡수. 장기간 가동 시 볼트 풀림이나 피로 파괴를 예방해야 합니다.



---

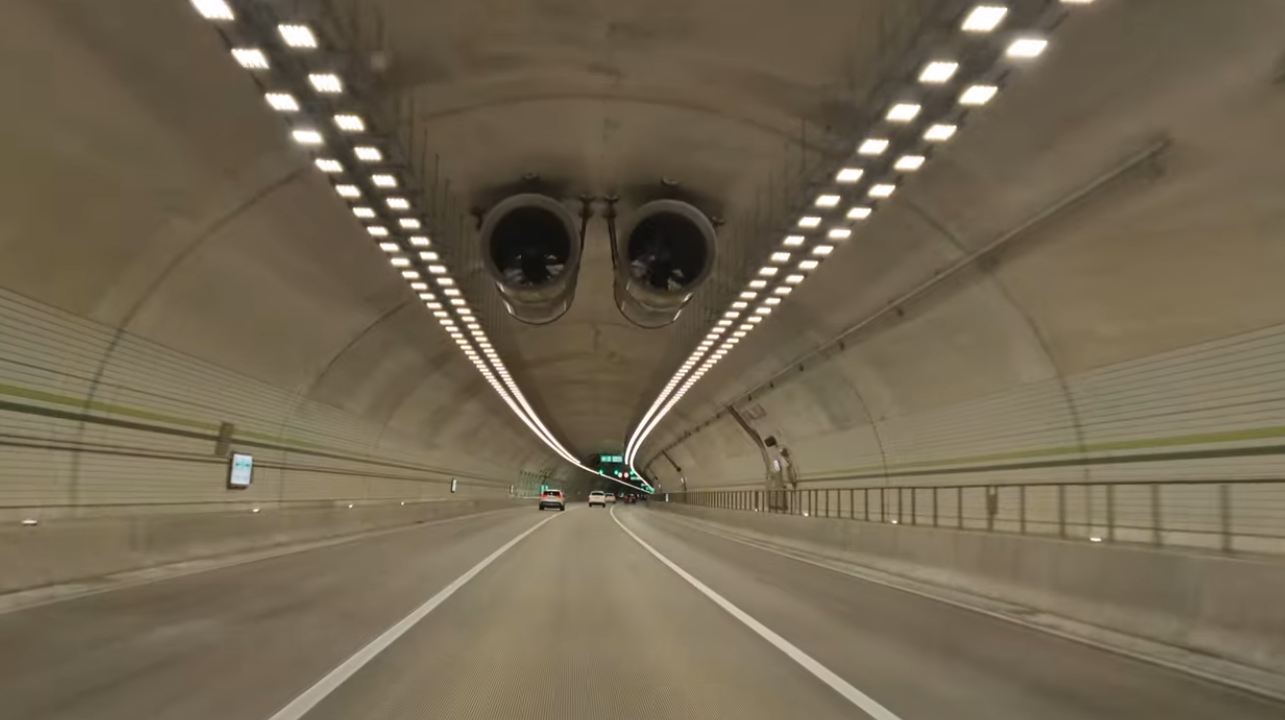

고속도로터널 제트팬

3. 유지관리자의 시선: 왜 제트팬은 '역회전'이 가능해야 할까?

대부분의 고속도로 제트팬은 **가역식(Reversible)**입니다. 여기에는 중요한 방재 전략이 숨어있습니다.

• 화재 시 연기 제어(Smoke Control): 터널 내 화재 발생 시, 연기가 차량 정체 구간으로 확산되지 않도록 기류의 방향을 제어해야 합니다.
• 임계풍속(Critical Velocity) 유지: 연기가 기류를 거슬러 올라가는 '역류(Backlayering)' 현상을 막기 위해 제트팬을 풀 가동하여 일정 속도 이상의 바람을 만들어냅니다.

---

4. 슬기로운 점검 팁: 제트팬 상태 진단

현장에서 제트팬을 점검할 때 우리 관리자들이 신경 써야 할 리얼 가이드입니다.

1. 이상 소음 및 진동: 베어링 마모나 임펠러의 언밸런싱은 육안보다 소리와 진동으로 먼저 나타납니다. 휴대용 진동 측정기를 활용하면 수치화된 관리가 가능합니다.
2. 전류치 모니터링: SCADA 시스템을 통해 특정 팬의 전류치가 급상승한다면 과부하 혹은 기계적 고착의 전조 증상일 수 있습니다.
3. 지향각 확인: 제트팬이 미세하게 틀어지면 제트 기류가 터널 벽면에 부딪혀 손실(Friction Loss)이 발생하고 환기 효율이 급격히 떨어집니다.

---

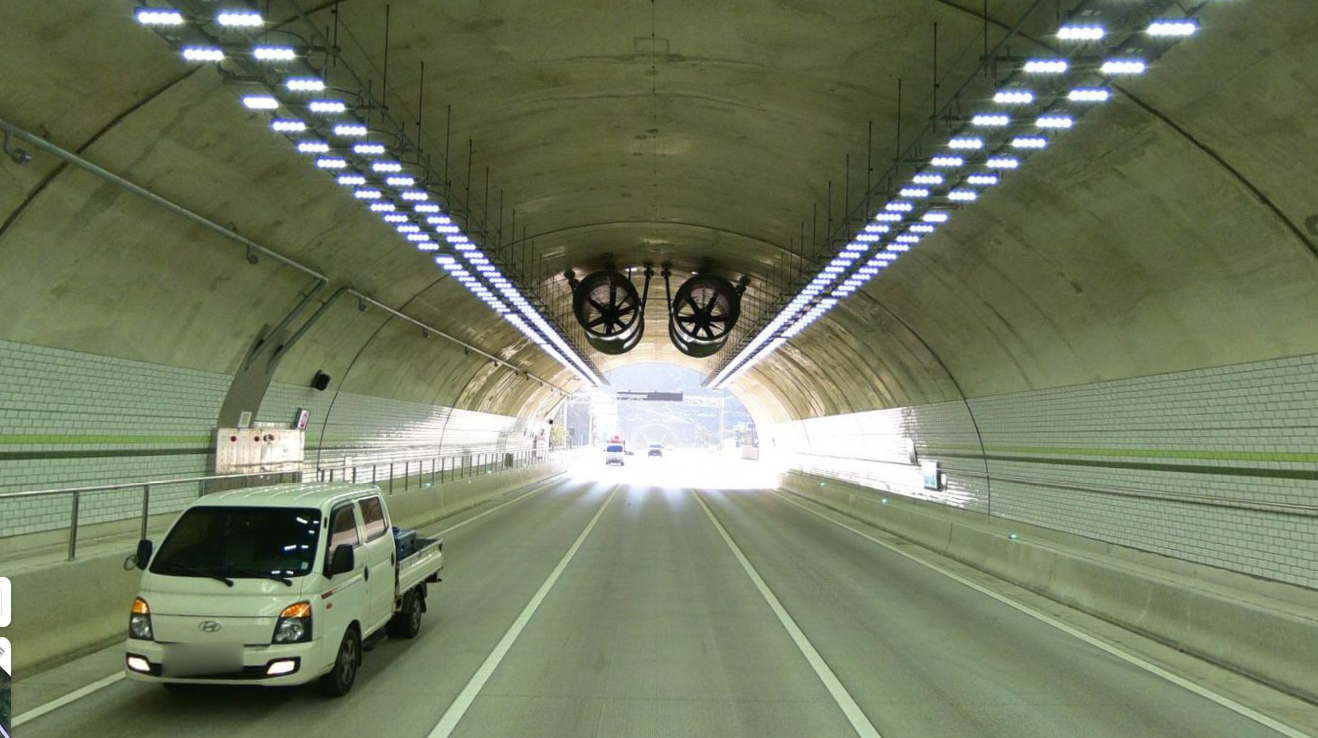

터널내제트팬

맺음말: 보이지 않는 바람의 수호자

제트팬은 평상시에는 쾌적한 주행 환경을 위해 미세먼지를 밀어내고, 비상시에는 유독가스로부터 생명을 구하는 최후의 보루입니다.
