터널 자동화재탐지설비의 핵심
P형 수신기 vs R형 수신기 완전 비교 가이드

터널시설유지관리자가 실무에서 반드시 알아야 할 화재수신기의 구조, 차이점, 점검 요령을 한눈에 정리했습니다.

카테고리 소방설비 키워드 터널시설유지관리자 · 자동화재탐지설비 · 화재수신기 읽는 시간 약 8분

#터널시설유지관리자 #자동화재탐지설비 #화재수신기 #P형수신기 #R형수신기 #소방설비 #도로터널방재

01 자동화재탐지설비란 무엇인가?

터널시설유지관리자로서 일상적으로 점검하는 자동화재탐지설비(Auto Fire Detection System)는 화재의 초기 징후를 감지하여 신속하게 경보를 발령하는 소방 핵심 설비입니다. 터널이라는 밀폐된 공간에서 화재는 순식간에 확산되기 때문에, 자동화재탐지설비의 정상 작동 여부는 인명 안전과 직결됩니다.

💡

자동화재탐지설비 3단계 작동 구조 감지기 → 수신기 → 경보장치의 순서로 작동하며, 이 중 화재수신기(Fire Alarm Control Panel)는 감지기 신호를 수신·판단하고 경보 출력 및 연동 제어의 중추 역할을 담당합니다.

자동화재탐지설비의 화재수신기는 크게 P형 수신기와 R형 수신기로 구분됩니다. 터널시설유지관리자라면 두 수신기의 구조와 특성 차이를 정확히 이해하고 있어야 점검 시 오류 판독과 고장 대응을 신속하게 할 수 있습니다.

---

02 P형 수신기 — 공통신호 방식의 전통적 수신기

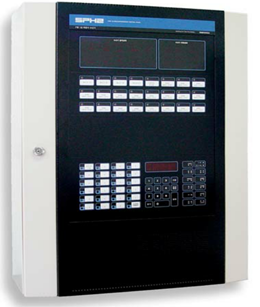

P형 수신기의 기본 구조

P형(Proprietary type) 수신기는 감지기 회로와 수신기 간에 공통 신호 전류 방식으로 통신하는 구조입니다. 각 회선(경계구역)마다 별도의 신호선을 배선하여, 해당 경계구역 내 어느 감지기가 작동하든 수신기는 단순히 "해당 회선에서 화재 신호 발생"으로만 인식합니다.

⚠️

P형 수신기의 신호 판단 방식 P형 수신기는 신호를 정성적(on/off)으로만 판단합니다. 화재 발생 위치를 경계구역 단위로만 특정할 수 있으며, 회선 내 정확한 감지기 위치는 수신기만으로 판별이 불가능합니다.

P형 수신기 주요 특징

• 1각 경계구역마다 독립적인 신호선(회로) 배선 필요 — 배선 공사비 증가
• 2회선 수 증가에 비례하여 수신기 크기 및 단자 수 증가
• 3구조가 단순하여 유지관리 및 고장 원인 파악이 상대적으로 쉬움
• 4소규모·단순구조 건축물이나 소규모 터널 구간에 경제적
• 5화재 위치 특정은 경계구역 단위에 한정 (개별 감지기 위치 불가)

---

03 R형 수신기 — 고유신호 방식의 디지털 수신기

R형 수신기의 기본 구조

R형(Record type) 수신기는 감지기나 중계기 각각에 고유 주소(어드레스)를 부여하고, 디지털 통신 방식으로 신호를 주고받는 구조입니다. 중계기(Repeater)를 통해 다수의 감지기를 단일 통신선으로 연결할 수 있어 대규모 시설에서 효율적입니다.

✅

R형 수신기의 신호 판단 방식 R형 수신기는 신호를 정량적으로 처리합니다. 각 감지기의 고유 ID를 기반으로 정확한 발화 위치(동·층·호·구역)를 즉시 특정할 수 있어, 터널처럼 긴 선형 구조물의 방재 관리에 특히 유리합니다.

R형 수신기 주요 특징

• 1디지털 통신 방식으로 감지기 개별 위치 정보 실시간 수신
• 2중계기 활용으로 배선 공사비 절감 및 시스템 확장성 우수
• 3감지기 고장·단선·오염도 등 상태 정보까지 수신 가능
• 4통합 방재 시스템(CCTV, 제연설비, 방송설비)과의 연동 용이
• 5대규모 터널 또는 복합 시설에서 필수적인 수신기 방식

---

04 P형 vs R형 — 핵심 비교

🔶 P형 수신기

• ▪공통 신호(on/off) 방식
• ▪경계구역 단위 화재 위치 파악
• ▪회선별 독립 배선 필요
• ▪소규모 시설에 경제적
• ▪구조 단순, 유지관리 쉬움
• ▪감지기 개별 상태 확인 불가

🔷 R형 수신기

• ▪고유 주소(디지털) 통신 방식
• ▪감지기 개별 위치 즉시 특정
• ▪중계기로 배선 최소화
• ▪대규모·복합 시설에 적합
• ▪통합 방재 연동 용이
• ▪감지기 개별 상태 실시간 확인

비교 항목	P형 수신기	R형 수신기
신호 방식	공통신호 (on/off)	고유신호 (디지털)
위치 특정	경계구역 단위	감지기 개별 단위
배선 방식	회선별 독립 배선	공통 통신선 + 중계기
설치 비용	소규모 저렴	대규모 경제적
시스템 연동	제한적	통합 연동 우수
터널 적합성	단거리 소형 터널	장거리 대형 터널
유지관리 난이도	낮음	중간~높음

---

05 터널시설유지관리자의 실무 점검 포인트

터널시설유지관리자는 자동화재탐지설비의 화재수신기를 정기적으로 점검해야 합니다. 점검 항목은 수신기 종류와 관계없이 공통적으로 적용되는 항목과, P형·R형 각각의 특성에 따른 항목으로 나뉩니다.

공통 점검 항목

• ①수신기 전원 표시등(AC 전원, DC 예비전원) 정상 점등 여부 확인
• ②화재 표시등·지구 표시등 점등 및 음향 경보 정상 작동 여부
• ③감지기 회로 단선·단락 경보 발생 여부 (도통시험)
• ④수동 화재 발신기 연동 작동 확인
• ⑤예비전원 충전 상태 및 절환 기능 정상 확인

P형 수신기 전용 점검 포인트

🔶

P형 수신기는 회선별 도통시험기(TESTER)를 이용한 회로 도통 확인이 핵심입니다. 회선 수가 많을수록 점검 시간이 길어지므로, 경계구역 도면을 숙지하고 체계적으로 점검 순서를 정해야 합니다.

R형 수신기 전용 점검 포인트

🔷

R형 수신기는 수신기 화면에서 감지기별 통신 상태(정상/이상/단선)를 직접 확인할 수 있습니다. 중계기 이상 표시 여부와 통신 에러 로그를 주기적으로 확인하는 것이 중요하며, 소프트웨어 버전 및 이벤트 이력 관리도 필수 점검 항목입니다.

---

06 터널에서의 수신기 선택 기준

터널시설유지관리자 입장에서 터널 자동화재탐지설비에 어떤 수신기를 적용할지는 터널의 연장, 규모, 그리고 방재 시스템의 통합 수준에 따라 결정됩니다.

📌

실무 판단 기준 (국토교통부 지침) 도로터널 방재시설 설치 및 관리지침에 따르면, 연장 500m 이상의 터널에는 자동화재탐지설비를 의무 설치하여야 하며, 대규모 복합 방재 시스템이 요구되는 1·2등급 터널에는 R형 수신기를 중심으로 통합 방재 시스템을 구성하는 것이 일반적입니다.

터널 규모	권장 수신기	비고
연장 500m 미만 소형 터널	P형	단순 경보 중심, 경제적
연장 500m ~ 2km 중형 터널	P형 또는 R형	방재 연동 수준에 따라 선택
연장 2km 이상 대형 터널	R형	통합 방재 시스템 연동 필수

---

07 마무리 — 터널시설유지관리자의 핵심 정리

자동화재탐지설비의 P형 수신기와 R형 수신기는 각각의 장단점이 명확합니다. 터널시설유지관리자는 담당 터널에 설치된 수신기 종류를 정확히 파악하고, 각 방식에 맞는 점검 절차를 준수해야 합니다.

핵심 요약

• P형 수신기: 공통신호 방식, 경계구역 단위 화재 파악, 소규모 터널에 적합
• R형 수신기: 고유신호 방식, 감지기 개별 위치 특정, 대규모 터널 필수
• 터널 자동화재탐지설비는 연장·등급에 따라 적합한 수신기 방식 적용
• 정기 점검 시 도통시험(P형)·통신상태 확인(R형) 반드시 실시

🚨

터널시설유지관리자로서 자동화재탐지설비를 올바르게 이해하고 관리하는 것은 터널 이용자의 생명을 지키는 가장 기본적인 의무입니다. 이 포스팅이 현장 실무에 실질적인 도움이 되길 바랍니다.
