지락계전기 경보 + 발전기 비상작동 동시 발생 시
원인 분석 및 복전절차 완벽 가이드
터널시설유지관리자·터널시설관리자가 현장에서 반드시 숙지해야 할 상황 — 고속도로 터널 부전기실에서 발전기 비상기동과 GFR(디지털 지락계전기) 경보가 동시에 발생하는 경우, 원인을 신속하게 파악하고 안전하게 복전하는 단계별 절차를 실무 기준으로 설명합니다.
🚨 발생 상황 요약 및 의미
이벤트 ①
발전기 자동기동
한전 상용전원 이상(정전·전압강하·결상) → ATS 자동 절체
이벤트 ②
GFR 경보 발생
발전기 운전 중 부하 측 지락(누전) 전류 감지 → 경보 출력
💡 핵심 판단 포인트 두 이벤트가 동시에 발생한 경우, 지락이 상용전원 정전의 원인이었을 수도 있고, 발전기 기동 후 부하 투입 과정에서 GFR이 지락을 감지한 경우도 있습니다. 두 가지 시나리오를 모두 고려하여 점검해야 합니다.
📊 전체 대응 흐름도
터널 전기실에서 GFR 지락계전기 경보와 발전기 비상기동 발생 시 단계별 조치 절차 흐름도 GFR 경보 + 발전기 비상기동 대응 조치 흐름도 | 터널시설유지관리자 실무 이벤트 발생 발전기 자동기동 + GFR 경보 STEP 1 — 상황실 초기 대응 CCTV 확인 · 현장 담당자 호출 · 로그 기록 터널 조명 · 환기 정상? YES NO 비상 절차 가동 STEP 2 — 전기실 1차 확인 발전기 상태 · ATS 절체 · GFR Ig값 확인 STEP 3 — 지락 회로 특정 MCCB 순차 차단 → 메거 테스트 STEP 4 — 원인 조치 침수 · 케이블 손상 · 기기 불량 · 서지 오동작 STEP 5 — 복전 절차 상용 절체 → 발전기 쿨다운 → GFR 리셋 STEP 6 — 사후 조치 · 보고 운영일지 · 정밀점검 의뢰 · 재발방지 대책 조치 완료 이벤트 초기대응 확인/복전 점검 조치 사후▲ GFR 경보 + 발전기 비상기동 발생 시 전체 대응 흐름도 | 터널시설유지관리자 실무
1
초기 대응 — 상황실 즉시 조치
이벤트 발생 후 0~5분 이내
📡 상황 파악 및 전파
- CCTV로 전기실·터널 내부 확인 (화재, 연기, 이상 유무)
- 현장 전기 담당자 즉시 호출 및 출동 지시
- 발전기 기동 시각, GFR 경보 시각 로그 기록
- 운영일지에 이벤트 내용 기록 시작
- 필요 시 유관기관(도로공사 관할 사무소 등) 보고 체계 가동
🔀 긴급도 판단 흐름
📊 실무 대응 프로세스 맵
이벤트 발생 (발전기 기동 + GFR 경보)
↓
STEP 1
상황실 초기대응 (CCTV 확인 및 전파)
상황실 초기대응 (CCTV 확인 및 전파)
↓
STEP 2
전기실 1차 점검 (발전기·ATS·GFR 확인)
전기실 1차 점검 (발전기·ATS·GFR 확인)
↓
STEP 3-4
지락 회로 특정 및 원인 조치
지락 회로 특정 및 원인 조치
↓
STEP 5-6
복전 절차 수행 및 사후 보고
복전 절차 수행 및 사후 보고
↓
조치 완료
▲ 터널시설유지관리 실무 대응 표준 가이드라인
2
현장 도착 후 전기실 1차 확인
현장 전기 담당자 도착 즉시
⚙️ 발전기 상태 확인
| 확인 항목 | 정상 기준 | 이상 시 조치 |
|---|---|---|
| 출력 전압 | 380V ±10% | AVR 조정 확인 |
| 주파수 | 60Hz ±2% | 거버너 확인 |
| 냉각수 온도 | 70~90°C | 냉각계통 점검 |
| 오일 압력 | 정상 범위 내 | 오일 보충/점검 |
| ATS 절체 이유 | — | 정전·저전압·결상 확인 |
🔌 ATS 패널 확인
- 현재 공급 전원이 상용 / 발전기 중 어느 쪽인지 확인
- 상용전원 측 전압 측정 → 한전 복구 여부 판단
- ATS 절체 이력 및 절체 사유 로그 확인

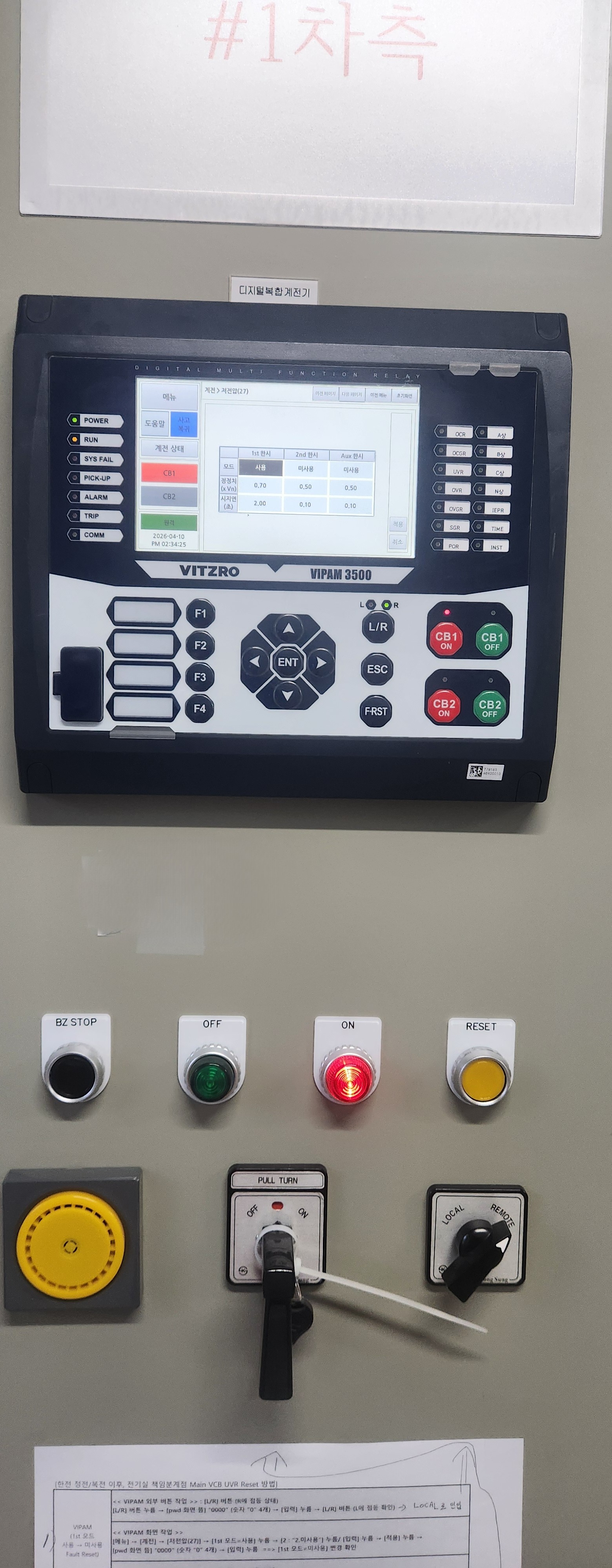

📟 GFR (DGF-D08R) 경보 내용 확인
| 확인 항목 | 확인 방법 | 판단 기준 |
|---|---|---|
| 경보 종류 | 표시부 확인 | 경보(알람) / 트립(차단) 구분 |
| Ig 값 (지락전류) | 디스플레이 수치 | 설정값 대비 초과 폭 확인 |
| 경보 발생 회로 | 피더 번호 확인 | 어느 MCCB 회로인지 특정 |
| MCCB 트립 여부 | 패널 육안 확인 | 실제 차단 여부 |
3
지락 원인 회로 특정 — 계통 격리법
MCCB 순차 차단으로 지락 회로 격리
👁️ MCCB 패널 육안 확인 (선행 점검)
- 트립(차단)된 MCCB가 있는지 전체 확인
- 소손, 과열, 탄 냄새, 변색 여부 확인
- 누수 흔적, 습기 침투 여부 확인
🔬 순차 차단법 — 지락 회로 격리
// 메인 MCCB는 투입 유지 상태에서 진행 메인 MCCB 투입 유지 ↓ 각 분기 MCCB를 하나씩 순차적으로 차단 ↓ GFR Ig값 감소 또는 경보 해제 확인 ↓ 경보 해제된 순간의 MCCB = 지락 발생 회로
⚠️ 주의사항 터널 조명, 환기팬, 비상신호, 방재설비 등 운영 필수 회로는 가장 마지막에 확인하고, 차단 전 상황실과 반드시 협의하세요.
📏 절연저항 측정 (메거 테스트)
지락 발생 회로의 MCCB를 차단한 상태에서 메거(절연저항계)로 측정합니다.
// 수전반 2차측에서 각 상(R, S, T) → 대지(E) 간 측정 측정 기준 (저압 회로) ├─ 최소 기준 : 0.1 MΩ 이상 ├─ 권장 기준 : 1 MΩ 이상 └─ 불량 판정 : 0.1 MΩ 미만 → 케이블 경로 추적 점검
4
원인별 조치 방법
지락 원인 유형별 대응
💧 원인 1 — 침수 / 누수
터널 내 배수 불량 또는 집중호우 시 분전반·배선함으로 누수 침투. 우천 후 GFR 경보가 자주 발생하면 이 원인을 먼저 의심.
✅ 조치: 누수 부위 확인 → 건조 후 절연 회복 확인 → 복전
🔌 원인 2 — 케이블 피복 손상
차량 충격, 시공 불량, 장기간 노후화에 의한 피복 열화. 절연저항이 특정 구간에서만 낮게 측정됨.
✅ 조치: 손상 구간 특정 → 임시 절연 처리 또는 케이블 교체
🔧 원인 3 — 부하기기 내부 지락
조명, 환기팬, 배수펌프 등의 모터 권선 절연 열화 또는 LED 안정기 불량. 해당 기기만 분리하면 경보 해제됨.
✅ 조치: 불량 기기 분리 → 기기 교체 또는 수리 후 복전
⚡ 원인 4 — 발전기 기동 서지
발전기 기동 순간 전압 불안정으로 GFR이 순간적으로 오동작. Ig값이 낮고 경보가 일시적으로 울렸다 해제됨.
✅ 조치: Ig값 및 동작시간 설정값 검토, 로그 기록 후 모니터링
💡 원인별 점검 및 절연저항 판단 기준
[ 저압 회로 절연저항 판정 기준 ]
*단위: MΩ (메거 측정 기준)
① 침수/습기
외함 누수, 트레이 결로 점검
② 피복 손상
케이블 노후화 및 충격 확인
③ 기기 내부
모터 권선, 안정기 불량 특정
④ 기동 서지
발전기 투입 시 일시적 오동작
▲ GFR(DGF-D08R) 경보 발생 시 핵심 체크 포인트
5
복전 절차
원인 조치 완료 후 단계적 전원 복구
1
지락 원인 회로 MCCB 차단 상태 유지
수리가 완료되지 않은 회로는 절대 투입 금지
수리가 완료되지 않은 회로는 절대 투입 금지
2
나머지 회로 절연저항 정상 확인
메거 테스트로 각 회로 이상 없음 재확인
메거 테스트로 각 회로 이상 없음 재확인
3
상용전원 복구 여부 확인
한전 측 전압 측정 → 정상이면 ATS 수동/자동 절체 (상용 복귀)
한전 측 전압 측정 → 정상이면 ATS 수동/자동 절체 (상용 복귀)
4
발전기 쿨다운 후 정지
ATS 절체 완료 후 무부하 운전 3~5분 유지 → 발전기 정지
ATS 절체 완료 후 무부하 운전 3~5분 유지 → 발전기 정지
5
지락 회로 수리 완료 후 단계적 복전
수리·교체 완료 → 절연저항 재측정 → 이상 없으면 MCCB 투입
수리·교체 완료 → 절연저항 재측정 → 이상 없으면 MCCB 투입
6
GFR 경보 리셋 후 모니터링
계전기 리셋 → 재경보 발생 여부 최소 30분 이상 감시
계전기 리셋 → 재경보 발생 여부 최소 30분 이상 감시
6
사후 조치 및 보고
복전 완료 후 행정·기술 조치
📝 기록 및 보고 사항
- 이벤트 발생~복구까지 전 과정 운영일지 기록
- 발전기 기동 시간, 연료 소모량 기록
- 지락 원인 설비 정밀 점검 의뢰 또는 교체 계획 수립
- GFR 설정값(Ig 설정치, 동작 시간) 적정 여부 검토
- 관련 기관 보고 (도로공사, 관할 사무소 등 내부 보고체계에 따라)
- 재발 방지 대책 수립 및 유사 설비 추가 점검
✓
현장 빠른 참고 체크리스트
현장 출동 시 이 순서대로 확인
📋 GFR 경보 + 발전기 기동 대응 체크리스트
🏗️ 터널시설유지관리자를 위한 한마디
터널시설관리자로서 지락계전기 경보와 발전기 비상작동은 언제든 맞닥뜨릴 수 있는 현장 상황입니다. 당황하지 않고 위 절차대로 발전기 상태 확인 → 지락 회로 격리 → 원인 조치 → 복전 순서를 따른다면 대부분의 상황을 안전하게 처리할 수 있습니다.
슬기로운터널생활의 핵심은 평소 설비 상태를 잘 파악해두고, 이벤트 발생 시 기록을 남기는 습관입니다. GFR 설정값(Ig, 동작시간)과 발전기 정기점검 이력을 꼼꼼히 관리하면 재발 방지는 물론 유지관리 품질도 크게 높아집니다.
