프리액션밸브(Pre-Action Valve)셋팅방법| 슬기로운터널생활









🚇 슬기로운터널생활 | 소방설비 실무 가이드

터널 소방설비 프리액션밸브
셋팅방법 완벽 가이드

터널시설유지관리자가 직접 알려주는 준비작동식 밸브 셋팅·복구 절차, 주의사항 및 현장 체크리스트

#터널관리자 #터널시설관리자 #프리액션밸브셋팅 #터널시설유지관리 #슬기로운터널생활

🚇

슬기로운터널생활

고속도로 터널시설유지관리자 · 현장 실무 경험을 블로그로 기록합니다

📋 목차

1. 프리액션밸브란 무엇인가?
2. 터널에서 프리액션밸브가 중요한 이유
3. 프리액션밸브의 구조와 각 부품 역할
4. 프리액션밸브 셋팅(복구) 절차 (단계별)
5. 현장 체크리스트
6. 주의사항 및 안전 수칙
7. 점검 기록 및 보고서 작성
8. 마무리 정리

🔥 프리액션밸브란 무엇인가?

안녕하세요, 슬기로운터널생활입니다. 오늘은 터널 소방설비의 핵심 중 핵심인 프리액션밸브(Pre-Action Valve), 즉 준비작동식 밸브의 셋팅방법에 대해 실무 중심으로 자세히 알아보겠습니다.

프리액션밸브는 준비작동식 스프링클러 설비에 사용되는 밸브로, 화재감지기 신호와 스프링클러 헤드 개방이라는 두 가지 조건이 동시에 충족되어야 실제 소화수가 방출되는 방식입니다. 일반 습식 스프링클러와 달리 배관 내에 평소 물이 없고 압축 공기(또는 질소)가 채워져 있어, 오작동에 의한 수손(水損) 피해를 방지할 수 있습니다.

💡

습식 vs 프리액션(준비작동식) 차이점

습식 스프링클러: 배관 내 항상 가압수 충전 → 헤드 개방 즉시 방수
준비작동식(프리액션): 평소 배관 내 압축 공기 충전 → 감지기 작동 + 헤드 개방 시 방수
터널처럼 동파 위험이 있거나 오방수 시 대형 피해가 우려되는 공간에 주로 적용됩니다.

🎯 터널에서 프리액션밸브가 중요한 이유

터널은 밀폐된 구조물 특성상 화재 발생 시 연기와 열기가 급속도로 집중되어 인명피해와 구조물 손상이 매우 크게 발생할 수 있습니다. 이 때문에 터널 소방설비는 신속하고 정확한 작동이 필수입니다.

❄️

동파 방지

배관 내 공기 충전

🛡️

오작동 방지

이중 확인 구조

💧

수손 피해 최소화

이중 조건 방수

🚨

화재 대응

신속 정확 방수

특히 터널시설유지관리자는 점검, 시험, 또는 오작동 후 밸브가 개방된 경우 신속하게 원래 대기 상태(셋팅 상태)로 복구할 수 있어야 합니다. 복구가 지연될수록 소방설비 공백 시간이 길어져 터널 안전에 큰 위협이 됩니다.

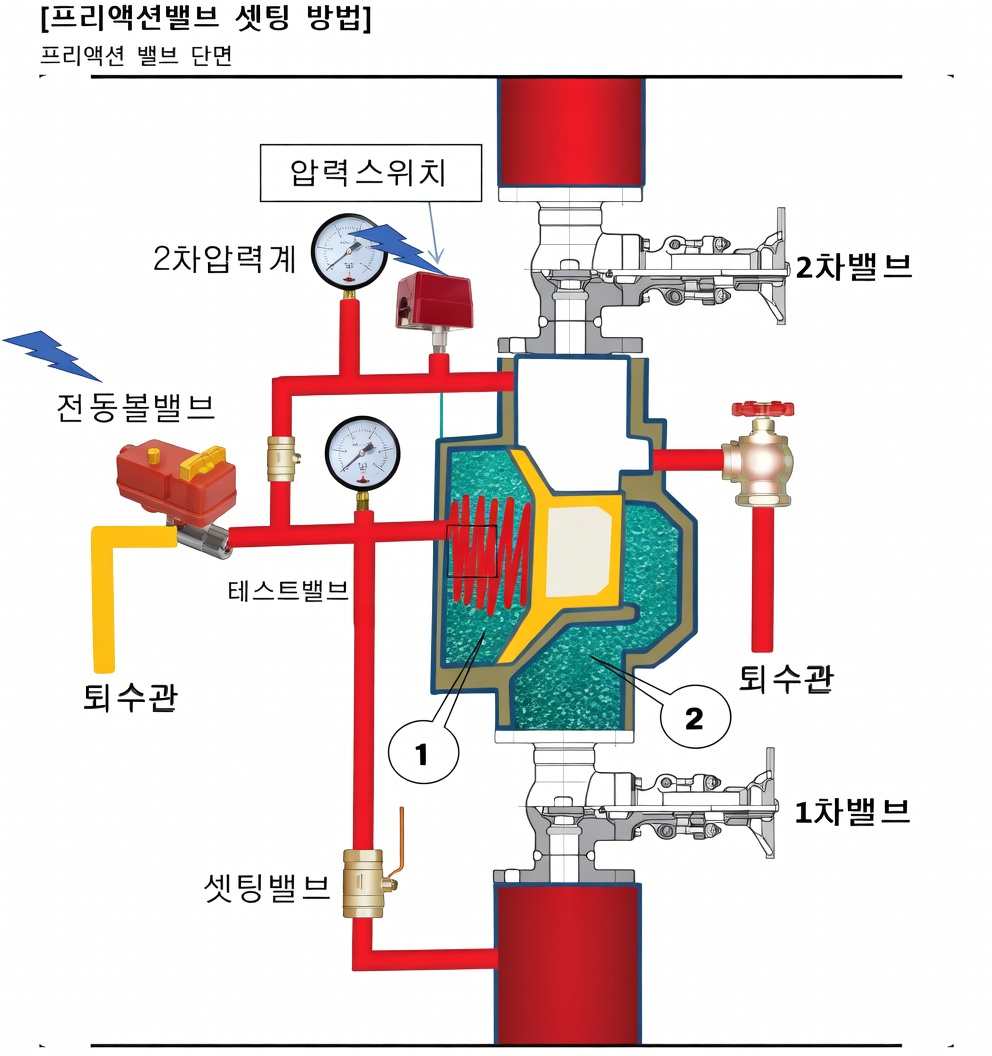

🔧 프리액션밸브의 구조와 각 부품 역할

셋팅방법을 이해하려면 먼저 각 부품의 역할을 알아야 합니다.

부품명	역할	셋팅 시 상태
메인 밸브 (클래퍼)	소화수 공급을 차단·개방하는 핵심 밸브	닫힘 (차단)
솔레노이드 밸브	감지기 신호 수신 시 전자식으로 개방되어 클래퍼 해제	닫힘 (대기)
수동기동밸브 (비상기동밸브)	정전 또는 감지기 불량 시 수동으로 밸브 개방	닫힘 (대기)
셋팅밸브 (복구밸브)	클래퍼를 닫힘 위치로 고정하는 역할	열림
배수밸브 (드레인밸브)	밸브 내부 잔수 배출	닫힘
압력스위치	소화수 방출 시 압력 감지 → 수신반에 신호 송출	정상 감시
공기압력계	2차 배관 내 공기압 표시	정상압 표시 (0.1~0.3MPa)
공기주입밸브	2차 배관 내 압축 공기 주입	닫힘 (주입 후)
1차측 개폐밸브 (OS&Y밸브)	상수도·소화펌프에서 오는 소화수 공급 차단·개방	열림
경보 체크밸브	밸브 개방 시 경보 발령	정상

📌

제조사별 밸브 구조 차이 주의

프리액션밸브는 제조사(세코, 한국소방, 대화, Viking 등)에 따라 내부 구조와 셋팅 방법이 다소 다를 수 있습니다. 반드시 해당 밸브의 제조사 매뉴얼과 설치 도면을 먼저 확인한 후 작업하세요.

📋 프리액션밸브 셋팅(복구) 절차 (단계별)

아래는 프리액션밸브가 작동(개방)된 이후, 또는 점검·시험 후 정상 대기 상태(셋팅 상태)로 복구하는 표준 절차입니다.

⚠️

작업 전 필수 확인

셋팅 작업 전 반드시 화재수신반의 화재 신호가 완전히 복구되었는지 확인하세요. 감지기 신호가 남아있는 상태에서 셋팅하면 솔레노이드 밸브가 즉시 재개방됩니다. 또한 터널 내 소화작업 완료 여부도 반드시 확인해야 합니다.

• 1
  화재수신반 복구 및 감지기 신호 해제 확인 화재수신반에서 해당 구역 화재 신호 복구 완료 확인. 솔레노이드 밸브 전원 신호 차단(소등) 상태 확인. 수신반 담당자와 무전 교신으로 상태 재확인.
• 2
  1차측 개폐밸브(OS&Y밸브) 잠금 소화펌프 또는 수원에서 오는 1차측 개폐밸브를 완전히 잠근다. 이 단계를 먼저 해야 이후 작업 중 소화수가 흘러들어 오지 않습니다. 밸브 잠금 확인 후 잠금 태그(Lock-Out Tag) 부착.
• 3
  배수밸브(드레인밸브) 개방 — 밸브 내부 및 2차 배관 잔수 배출 배수밸브를 서서히 열어 밸브 챔버 내부와 2차측 배관에 남아 있는 소화수를 완전히 배출합니다. 배수가 완전히 완료될 때까지 충분히 기다립니다 (배관 길이에 따라 수 분~수십 분 소요 가능).
• 4
  밸브 본체 내부 잔수 확인 및 청소 밸브 커버(덮개)를 열어 클래퍼(메인 밸브 디스크) 상태 확인. 이물질, 스케일, 개스킷 손상 여부 점검. 필요 시 청소 후 개스킷 상태가 양호하면 재조립, 손상 시 즉시 교체.
• 5
  클래퍼(메인 밸브) 닫힘 위치로 복구 클래퍼를 밸브 시트에 밀착시켜 닫힘 위치로 세팅합니다. 이때 클래퍼가 완전히 밀착되어야 소화수가 2차 배관으로 넘어가지 않습니다. 밸브 커버를 다시 조립하고 볼트를 균일하게 조입니다.
• 6
  셋팅밸브(복구밸브) 개방 셋팅밸브를 열어 1차측 소화수의 일부가 중간 챔버로 유입되도록 합니다. 이 압력이 클래퍼 상단을 눌러 클래퍼가 닫힘 상태로 고정되는 원리입니다.
• 7
  배수밸브 잠금 잔수 배출이 완전히 완료된 것을 확인한 후 배수밸브를 완전히 잠급니다. 배수밸브가 열려 있으면 2차 배관에 공기압이 채워지지 않습니다.
• 8
  2차측 배관 압축공기 주입 공기주입밸브에 에어컴프레서를 연결하여 2차 배관에 압축 공기를 주입합니다. 목표 공기압: 제조사 매뉴얼 기준 (통상 0.1~0.3MPa). 공기압력계가 정상 범위에 도달하면 공기주입밸브 잠금.
• 9
  1차측 개폐밸브(OS&Y밸브) 서서히 개방 잠금 태그 제거 후 1차측 개폐밸브를 천천히 개방합니다. 급격히 열면 수격(워터해머) 현상이 발생하여 배관 손상의 우려가 있습니다. 압력계 수치 변화를 확인하며 완전 개방까지 진행.
• 10
  압력계 및 솔레노이드밸브 정상 작동 최종 확인 1차측 압력계 정상 수치 유지 확인. 2차측 공기압 정상 유지 확인. 솔레노이드 밸브 배선 연결 상태 및 정상 대기 상태 확인. 누수 여부 전체 점검 (밸브 본체, 배관 연결부).
• 11
  화재수신반 정상 수신 확인 및 감시 상태 복귀 수신반 담당자에게 셋팅 완료 통보. 수신반에서 해당 구역 정상 감시 상태(녹색 표시) 확인. 경보 연동 테스트(선택) 후 최종 이상 없음 확인.

✅ 현장 체크리스트

아래 항목을 출력해서 현장에서 직접 확인하며 사용하시면 됩니다!

🔍 셋팅 작업 전 점검 항목

• 화재수신반 해당 구역 화재 신호 완전 복구 확인
• 솔레노이드 밸브 전원 신호 해제(소등) 확인
• 1차측 개폐밸브 잠금 및 잠금 태그 부착 확인
• 에어컴프레서 정상 작동 여부 및 에어 압력 확인
• 교체용 개스킷 및 공구 현장 준비 확인
• 작업 인원 2인 이상 구성 확인
• 방수복, 안전화 등 보호구 착용 확인
• 수신반 담당자와 무전 교신 채널 확인

⚙️ 셋팅 작업 중 확인 항목

• 배수밸브 개방 후 잔수 완전 배출 확인
• 클래퍼 시트면 이물질·손상 없음 확인
• 개스킷 손상 시 즉시 교체 완료 확인
• 클래퍼 닫힘 위치 정확히 복구 확인
• 셋팅밸브 개방 후 챔버 압력 형성 확인
• 배수밸브 완전 잠금 확인
• 공기압 목표치 도달 확인 (0.1~0.3MPa)
• 1차측 개폐밸브 서서히 개방 (수격 방지)
• 밸브 본체 및 배관 연결부 누수 없음 확인
• 1차·2차 압력계 정상 수치 유지 확인
• 수신반 정상 감시 상태 복귀 확인

⚠️ 주의사항 및 안전 수칙

🚨

절대 금지 사항

① 화재수신반 신호 미복구 상태에서 셋팅 시도 절대 금지
② 1차측 개폐밸브 개방 상태에서 밸브 분해 절대 금지 (고압 소화수 분출 위험)
③ 에어 과주입 금지 — 설계 압력 초과 시 배관 및 헤드 손상
④ 1인 단독 작업 금지 (반드시 2인 이상 구성)

⚠️

현장 경험에서 얻은 핵심 주의사항

셋팅 완료 후 가장 흔히 발생하는 문제는 배수밸브 미잠금과 클래퍼 시트 불량입니다. 배수밸브가 조금이라도 열려 있으면 2차 배관 공기압이 서서히 빠져나가 수신반에 압력 저하 알람이 발생합니다. 또한 클래퍼 시트면에 이물질이 끼면 미세 누수로 인해 2차 배관에 소화수가 차오르는 경우가 있으니 반드시 시트면 청결 상태를 확인하세요.

✅

필수 보호구 및 준비물

방수복 또는 방수 앞치마, 안전화, 안전모 착용 필수. 밸브 개방 시 잔압에 의한 소화수 분출이 발생할 수 있으므로 얼굴 방호에 주의합니다. 준비물: 에어컴프레서, 압력계, 개스킷 세트, 렌치·스패너, 양동이, 마른 걸레, 무전기.

🔁

정기 시험 후 셋팅 vs 화재 후 복구 차이

정기 시험(방수 시험) 후 셋팅: 스프링클러 헤드가 개방되지 않았으므로 비교적 간단히 복구 가능.
실화재 또는 오작동 후 셋팅: 개방된 헤드 교체, 배관 내 완전 배수, 수손 피해 처리 등 추가 작업 필요. 개방된 헤드는 반드시 동일 규격의 신품으로 교체해야 합니다.

📝 점검 기록 및 보고서 작성

프리액션밸브 셋팅 완료 후에는 반드시 작업 결과 보고서를 작성하여 관리 파일에 보관해야 합니다.

기록 항목	기록 내용 예시
작업 일시	2025년 00월 00일 14:00~16:30
작업 장소	○○터널 소방설비실 / 제○구역 프리액션밸브
작업 사유	정기 방수시험 후 복구 / 오작동 개방 후 복구
참여 인원	소방설비 담당자 2명, 터널시설관리자 1명
1차측 압력	0.85 MPa (정상)
2차측 공기압	0.20 MPa (정상)
개스킷 교체 여부	교체 없음 / 교체 완료 (개수: )
헤드 교체 여부	교체 없음 / 교체 완료 (개수: )
수신반 복귀 확인	정상 감시 상태 복귀 확인
특이사항	배수밸브 패킹 마모 — 추후 교체 예정
종합 판정	✅ 셋팅 완료 정상 / 추가 조치 필요

📌

보관 및 관련 법령

「소방시설 설치 및 관리에 관한 법률」에 따라 소방설비 점검 결과 기록부는 최소 2년 이상 보관해야 합니다. 셋팅 전·후 상태 사진, 압력계 수치 사진, 수신반 화면 사진을 반드시 첨부 보관하세요. 소방 정기점검 시 필수 확인 서류입니다.

---

🏁 마무리 정리

오늘은 프리액션밸브(준비작동식 밸브) 셋팅방법에 대해 단계별로 상세히 정리해 봤습니다. 프리액션밸브는 터널 소방설비의 핵심 장치인 만큼, 정확한 셋팅 절차와 충분한 이해가 터널관리자에게 반드시 필요합니다.

특히 오작동이나 방수시험 후 신속하게 정상 대기 상태로 복구하는 능력이 터널시설유지관리자의 실무 역량을 결정한다고 해도 과언이 아닙니다.

🏷️ 검색 태그

#터널관리자 #터널시설관리자 #프리액션밸브셋팅방법 #터널시설유지관리 #슬기로운터널생활 #프리액션밸브 #준비작동식밸브 #밸브복구방법 #터널소방설비 #스프링클러설비 #소방설비관리 #밸브셋팅 #터널방재 #고속도로터널

※ 본 포스팅은 실무 경험을 바탕으로 작성된 가이드입니다. 실제 작업 시에는 반드시 해당 시설의 설계도서, 유지관리 매뉴얼, 제조사 지침 및 관련 법령을 우선적으로 따르시기 바랍니다. 소방설비 작업은 소방시설관리사 또는 자격 보유자와 함께 수행해야 합니다.
